Инфракрасная инспекция с помощью дронов: скрытые опасности в трубопроводной сети становятся очевидными сразу же.
2026-06-16
Подземные трубы с теплоизоляцией подвержены таким проблемам, как старение изоляционных слоев, проникновение воды и трещины в соединениях, невидимые невооруженным глазом. Традиционные ручные осмотры пешком неэффективны, и многие скрытые опасности обнаруживаются только после возникновения утечки. Однако, используя дрон, оснащенный инфракрасным тепловизором, для сканирования трубопроводной сети с воздуха, ранее «невидимые» подземные трубопроводы можно превратить в четкое тепловое изображение.

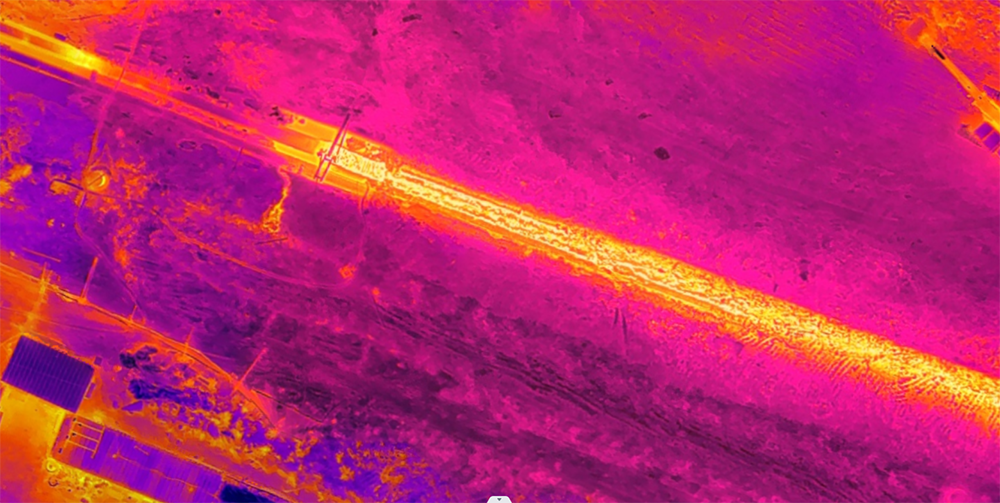

Принцип инфракрасной тепловизионной съемки несложен. В нормально работающем трубопроводе изоляционный слой цел, и распределение температуры равномерное; однако, если участок изоляционного слоя поврежден, отслоился или в него попала вода, тепло будет концентрироваться и рассеиваться, проявляясь в виде отчетливого высокотемпературного пятна на тепловом изображении. При утечке пара или горячей воды температура в месте утечки и окружающей почвы значительно повысится, образуя яркое «горячее пятно». Когда над местом утечки пролетает дрон, он идентифицирует участки с аномальными температурами, точно определяя источник проблемы.
В настоящее время некоторые китайские компании, занимающиеся системами отопления, применяют системы инфракрасной инспекции на основе дронов для проведения плановых проверок трубопроводов. По сравнению с чисто ручными пешими проверками, дроны позволяют значительно расширить зону охвата одной проверки, что делает их особенно подходящими для участков трубопроводов с большими пролетами, протяженностью или сложным рельефом. Практика в различных местах показала, что этот метод инспекции позволяет эффективно выявлять скрытые участки температурных аномалий, а после наземной проверки были подтверждены множественные сегментарные утечки и слабые места изоляции. Одновременно систематическая аэрофотосъемка обеспечивает прослеживаемую базу данных для ведения учета состояния трубопроводов.
Помимо обнаружения существующих утечек, инфракрасная тепловизионная техника выполняет еще одну важнейшую функцию — раннее предупреждение. Она может выявлять потенциальные опасности, такие как поврежденные слои изоляции и аномальные теплопотери, еще до возникновения утечек. Например, компания, занимающаяся отоплением, обнаружила аномальные сигналы температуры поверхности во время плановых аэрофотосъемок. Осмотр на месте выявил поврежденное соединение труб и просачивание грунтовых вод в слой изоляции. Благодаря своевременному обнаружению ремонт был завершен в течение нескольких часов, что предотвратило серьезные последствия, такие как разрыв труб или масштабные отключения отопления. Без таких систем раннего предупреждения ожидание расширения протечки и серьезного повреждения изоляции привело бы к значительно более высоким затратам на ремонт и более серьезным перебоям в подаче тепла.
Использование тепловизоров и дронов для сканирования трубопроводной сети позволяет не только быстро обнаруживать существующие утечки и слабые места в изоляции, но и выявлять потенциальные опасности, находящиеся еще на «скрытой» стадии. Для компаний, занимающихся отоплением, это представляет собой технологический прорыв: от реагирования на аварийные ситуации к превентивной профилактике .
