Какие проблемы может решить линия сигнализации об утечке в теплоизоляционных трубах?
2026-06-16

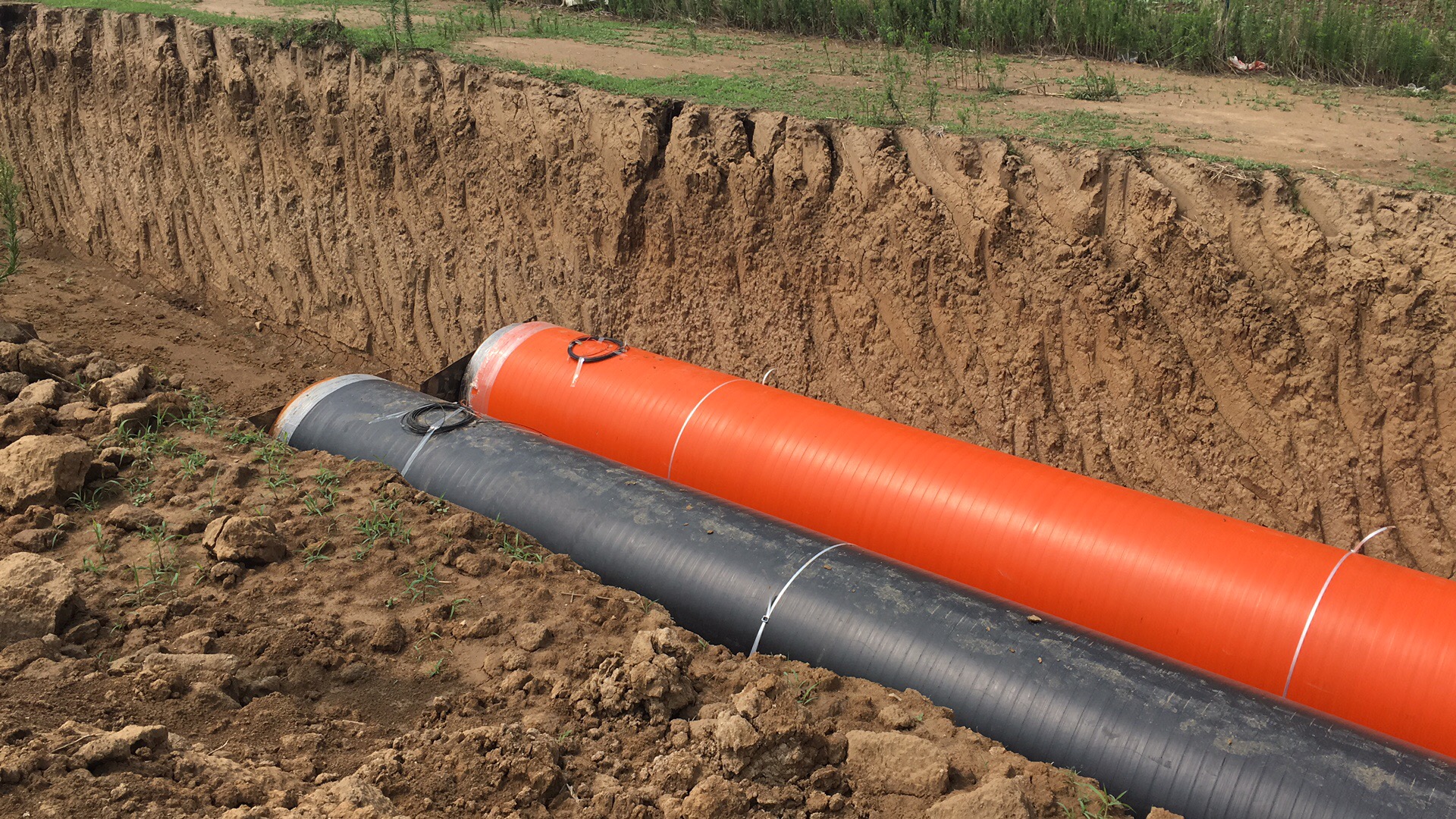

После того, как изоляционные трубы закопаны под землю, проверка герметичности соединений, наличия воды в изоляционном слое и герметичности стальных труб становится одной из самых сложных задач при эксплуатации и техническом обслуживании. К тому времени, когда обнаруживаются очевидные признаки, пар часто уже начинает просачиваться с дорожного покрытия, и клиенты жалуются, что требует организации аварийного ремонта в ночное время. Первоначальное назначение линии сигнализации об утечках — выявлять эти потенциальные опасности заранее, пока они еще находятся под контролем.
Принцип работы сигнального провода прост. В процессе вспенивания при производстве изоляционных труб два провода — обычно оголенный медный провод и константановый провод — предварительно встраиваются в слой полиуретановой пены, поддерживая определенное расстояние от рабочей стальной трубы, используя пену в качестве изоляции. В нормальных сухих условиях сопротивление между двумя проводами и стальной трубой очень высокое. Если внешняя защитная труба повреждена, что приводит к проникновению грунтовых вод, или рабочая стальная труба трескается, вызывая утечку среды, вода или влага повреждают изоляционные свойства пены, образуя проводящий путь между проводами и стальной трубой, что приводит к резкому падению сопротивления. Система мониторинга непрерывно измеряет изменение сопротивления, и когда значение падает ниже установленного порогового значения, она выдает сигнал тревоги. В соответствии с требованиями стандарта GB/T 29047, сигнальный провод должен быть непрерывным, не должен быть закорочен на стальную трубу, а расстояние между ними должно быть не менее 10 мм.
Итак, действительно ли линии сигнализации эффективны в реальных инженерных проектах? Судя по некоторым уже действующим трубопроводным проектам, результаты очевидны. Установка линий сигнализации осуществляется одновременно с ремонтом изоляции. После ремонта герметичность можно в любое время проверить с помощью имеющихся на месте измерительных приборов. Если значение сопротивления оказывается неудовлетворительным, это указывает на дефект герметизации, и строительной бригаде необходимо немедленно переделать работу. Этот механизм эффективно ограничивает качество строительства — чтобы избежать переделок, персонал на месте более тщательно выполняет каждый этап ремонта. На отопительном трубопроводе длиной около 25 километров система мониторинга утечек работала непрерывно в течение нескольких отопительных сезонов, и показатель герметичности ремонта оставался стабильно высоким, без каких-либо повреждений изоляции, вызванных проникновением воды в ремонтный участок.
Система также может подключаться к облачной платформе мониторинга. Когда влажность внутри изоляционного слоя превышает стандарт или в трубе возникает внутренняя утечка, платформа выдает предупреждение. Затем обслуживающий персонал может использовать позиционирующее оборудование в контрольной точке в зоне тревоги, чтобы определить приблизительную область неисправности, а затем точно определить местоположение в пределах участка, запланировав подходящее время для целенаправленных раскопок и ремонта. Это меняет ситуацию с «проблема возникла, но мы не знаем, где она находится» на «мы знаем, где она находится, прежде чем начинать раскопки», избегая расчистки дорог вслепую и длительных отключений отопления для аварийного ремонта.
Конечно, сигнальные провода — не панацея. Провода необходимо надлежащим образом защищать во время монтажа и сварки, чтобы предотвратить их перегрев от высоких температур или повреждение при наступании на них. Кроме того, сигнальные провода могут обнаруживать только существующие протечки или просачивание воды; они не могут предоставить прямую информацию о снижении производительности, вызванном медленным старением изоляционного слоя. В целом, встроенные сигнальные провода действительно эффективны — они не могут остановить протечки, но позволяют немедленно обнаружить и локализовать протечки и проникновение воды, значительно сокращая время реагирования на неисправности. Для новых или модернизированных систем отопления это стоящее базовое вложение, которое стоит рассмотреть.
