Непосредственно заглубленная теплоизоляционная труба с оптоволоконным контролем, стоит ли ее устанавливать
2026-08-05

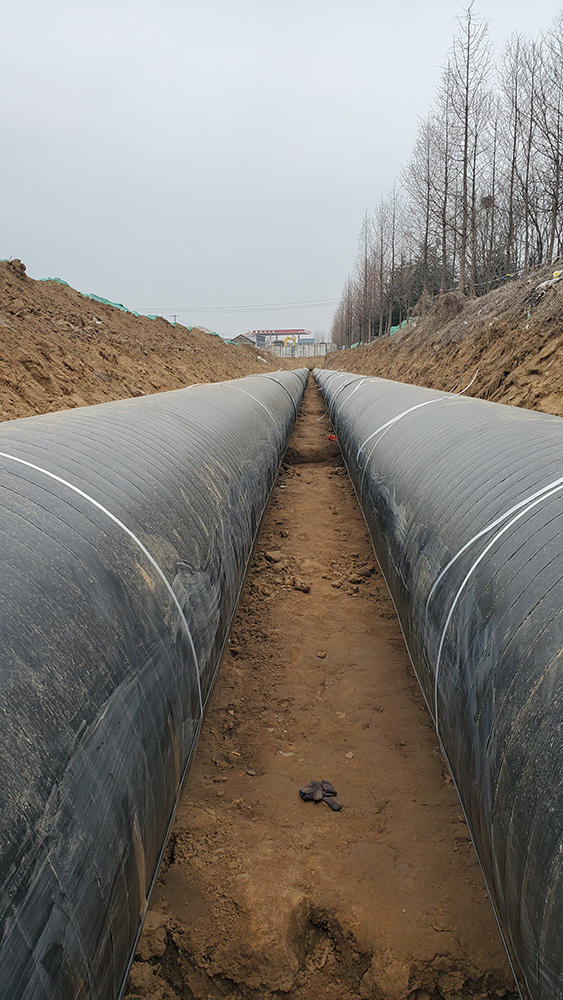

После того, как непосредственно заглубленная теплоизоляционная труба закопана в землю, независимо от того, является ли слой теплоизоляции влажным, герметично ли заполнен трубопровод и протекает ли трубопровод, эти проблемы трудно вовремя обнаружить с помощью ручного контроля во время эксплуатации.Задача волоконно-оптической системы мониторинга заключается в изменении рабочего состояния трубопровода с “невидимого” на “видимое”.Принцип распределенного измерения температуры оптического волокна основан на эффекте комбинационного рассеяния: измеряющее температуру оптическое волокно прокладывается вдоль трубопровода, а устройство для измерения температуры излучает лазерные импульсы на оптическое волокно. Интенсивность сигнала комбинационного рассеяния зависит от температуры. Благодаря анализу и демодуляции по рассеянному сигналу система получает распределение температуры по всему оптическому волокну.В случае утечки или попадания воды на изоляционный слой температурная кривая в данном месте будет аномально колебаться, и система автоматически подаст сигнал тревоги и сообщит местоположение.
Эта технология уже поддерживается полной стандартной системой.T/CDHA 11-2022 "Технические условия для волоконно-оптической системы мониторинга для прямых заглубленных теплотрасс" применимы к системам мониторинга, основанным на технологии измерения температуры.Национальный стандарт GB/T 47547-2026 был выпущен в апреле 2026 года и будет введен в действие в ноябре 2026 года.В июне 2025 года ISO официально утвердила проект "Технические требования к системе мониторинга утечек оптического волокна для прямых заглубленных теплотрасс".Разработка проектов - от групповых стандартов до национальных и международных стандартов - показывает, что эта технология прошла достаточную техническую проверку.
Что касается стоимости, то инвестиции в основном осуществляются на ранней стадии - оптический кабель для измерения температуры, узел измерения температуры и платформа мониторинга.После того, как термочувствительное оптическое волокно будет проложено вместе с трубопроводом, необходимость в техническом обслуживании практически отпадет. Оптическое волокно не подвержено электромагнитным помехам и подходит для передачи на большие расстояния.Одна инвестиция охватывает весь жизненный цикл трубопровода, а затраты на последующее техническое обслуживание невелики.По сравнению с традиционным ручным контролем преимущество волоконно-оптического мониторинга заключается в большом расстоянии контроля и высокой точности позиционирования.Электроизмерительная система должна встроить сигнальную линию в трубопровод, полагаясь на изменения сопротивления для определения утечки, на которую в значительной степени влияет электромагнитная среда, а точность позиционирования относительно ограничена.
Эта технология уже используется в реальных проектах.Интеллектуальная система обнаружения утечек оптического волокна в трубопроводной сети, совместно разработанная Tangshan Xingbang Pipeline и Институтом материаловедения Хэфэй Китайской академии наук. Вместе с трубопроводом проложено чувствительное к температуре оптическое волокно, которое позволяет определить место утечки и своевременно предупредить в режиме реального времени.В сети теплотрасс Шиян также была внедрена система, состоящая из высокоточного оптического волокна, распределенного узла определения температуры оптического волокна и платформы фонового мониторинга.Стоит ли его устанавливать или нет, зависит от длины, важности и эксплуатационных требований трубопровода.Но, судя по тенденции, эта технология переходит из разряда ”опциональных“ в разряд ”стандартных" - стандартная система создана, технология усовершенствована, и все, что остается, - это вопрос о том, когда ее устанавливать.
