труб на наличие опасностей при прохождении через изоляцию: не пропустите эти четыре места.
2026-06-24
Изолированные трубы прокладываются под землей, и в повседневной работе все усилия по их проверке зависят от качества проводимых осмотров. Возникает вопрос: какие участки наиболее подвержены проблемам? Выявление ключевых участков позволяет проводить более целенаправленные проверки.
Для начала обсудим расположение стыков и соединений. В эксплуатации трубопроводов наиболее распространенной проблемной зоной является не сама труба, а стыки. Для стыков требуется сварка на месте внешней защитной трубы, герметизация термоусадочной лентой и пенообразование на месте, что делает условия строительства гораздо менее контролируемыми, чем на заводе. Если герметизация недостаточна, грунтовые воды или влага могут просачиваться в изоляционный слой. Длительное погружение в воду приведет к гидролизу и старению полиуретановой пены, потере ее изоляционных свойств и даже к разрушению. Инспекторам следует следовать по маршруту трубопровода, уделяя особое внимание проверке поверхности засыпки в местах стыков на наличие признаков локального проседания или влажности. По возможности, следует открыть смотровые колодцы для осмотра стыков внешней защитной трубы на наличие водяных пятен или просачивания ржавчины.

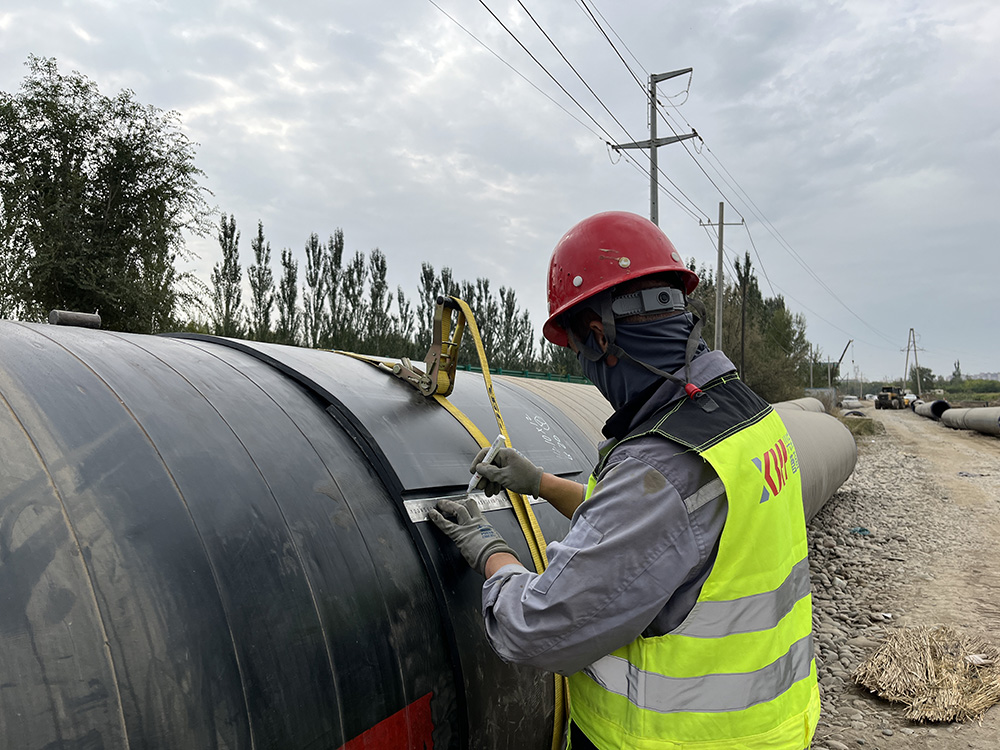

Далее следует осмотреть саму наружную защитную трубу. Основные функции наружной защитной трубы из полиэтилена высокой плотности — гидроизоляция и восприятие внешних нагрузок. Во время строительства и засыпки, если в траншее есть острые камни или если грунт неравномерно оседает после движения тяжелой техники, на наружной защитной трубе могут появиться трещины или выбоины. При осмотре обращайте внимание на любые аномальные осадки, трещины или локальные углубления в грунте над трубой, поскольку они часто являются косвенными признаками повреждения наружной защитной трубы. После повреждения наружной защитной трубы грунтовые воды будут напрямую контактировать с полиуретановым изоляционным слоем, вызывая необратимое разрушение.
Еще одна область, которую часто упускают из виду, — это запорные колодцы, компенсаторы и стационарные опоры. Запорные колодцы имеют ограниченное пространство, что делает их подверженными скоплению воды. В отличие от прямых участков труб, для отводов, тройников и других частей неправильной формы внутри колодца нельзя использовать предварительно изготовленные изолированные трубы; вместо этого их покрывают пеной или обматывают на месте, что приводит к относительно низкой целостности изоляции и герметизации. Компенсаторы используются для поглощения смещений, вызванных термическим расширением и сжатием трубопровода, но их гофрированные участки и другие слабые места подвержены усталостному растрескиванию или коррозии. Концентрация напряжений происходит вблизи стационарных опор, что делает сварные швы и наружные защитные трубы более уязвимыми для повреждений. Во время осмотров открывайте крышки колодцев, чтобы проверить наличие скопления воды, капель воды, побеления или порошкообразного налета на поверхности изоляции, а также аномального смещения или коррозии клапанов и компенсаторов. По возможности используйте течеискатель для проверки рабочего состояния трубопровода и герметичности клапанов по участкам, чтобы более эффективно обнаруживать даже незначительные скрытые опасности.
В документе CJJ/T 81—2013 «Технические требования к заглубленным трубопроводам горячего водоснабжения для городского отопления» четко указано, что необходимо разработать планы инспекций, включая циклы, маршруты, содержание и методы инспекций. При возникновении в системе таких отклонений, как падение давления, значительные изменения температуры или увеличение потерь воды, следует немедленно провести полную инспекцию всей сети. Проще говоря, соединения и наружные защитные трубы являются первой линией защиты от проникновения воды, в то время как запорные колодцы и компенсаторы являются ключевыми слабыми местами, на которые необходимо обратить внимание во время инспекций. Мониторинг этих участков дополнительно гарантирует стабильную работу трубопроводной сети.
